TL;DR
- 3D-druckbares CAD Modell als Ersatz für SRAM DualDrive 3×8 Drehgriff Griffgummi aus dem Jahr 2003
- OnShape 3D CAD Modell, STL Datei und STEP Datei
Griffgummi hat sich aufgelöst
Der Schaltgriff meines KTM Fahrrads Baujahr 2003: der Griffgummi hat sich im Lauf vieler Jahre langsam in einer zähe, schwarze, klebrige Masse verwandelt. Erste Hilfe war schwarzes Tape. Es hat mich jahrelang „gerettet“. Aber die schwarze Masse fließt trotzdem links und rechts hinaus. Die Folge: immer wieder schwarze, verklebte Finger. Rückblickend ein Wunder, wie lange ich diese Qual auf mich genommen habe.

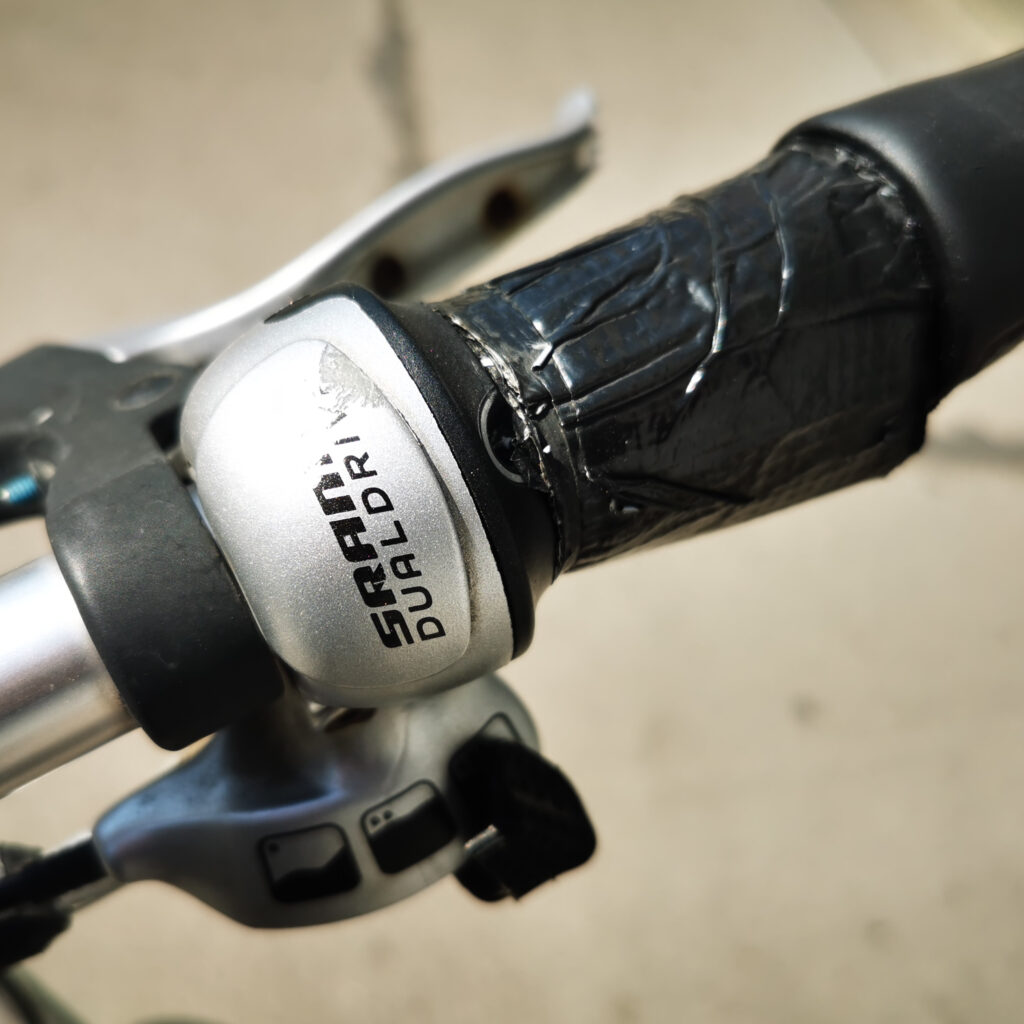

Der Drehgriff an meinem Fahrrad: die zähe Masse ist mit Tape abgedeckt.

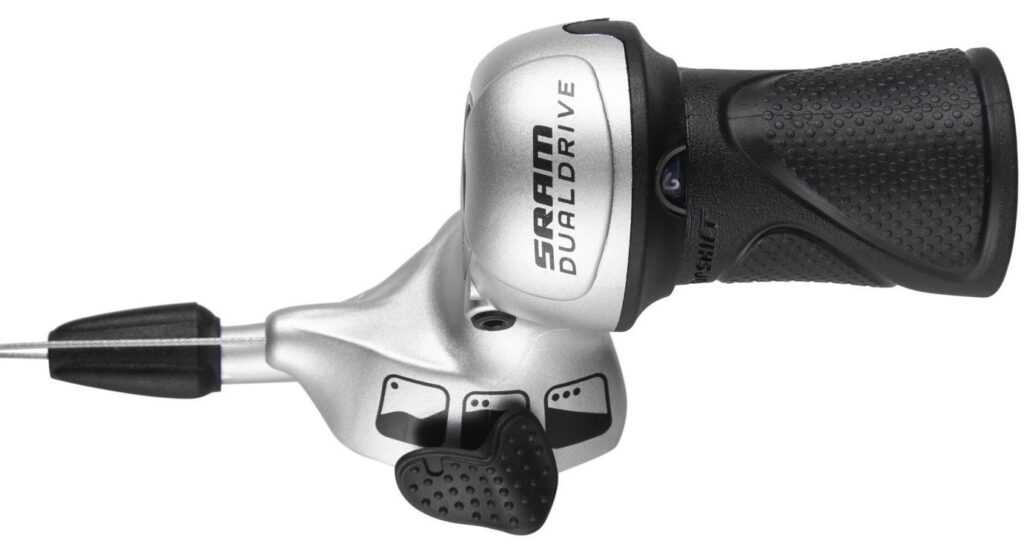

Nur zum Vergleich: so sah das Teil vorher aus.
Die Schaltung mit dem Original Drehgriff.
Technisch gesehen, ein Wunderwerk: gleichzeitig an der rechten Hand 8 Gänge via Kette schalten und 3 Gänge via Nabe schalten. Macht 3×8 Gänge. Die neueren Modelle haben wohl auch 3×9 Gänge. Aber meines ist alt. Und das ist das Problem: SRAM hat – soweit ich aus schlecht informierten Google-Ergebnissen weiß – die Produktion des Dual Drive System mit kombinierter Naben- und Kettenschaltung eingestellt. Mag man jetzt philosophieren über die Vor- und Nachteile. Fakt: ich mag diese Schaltung. Also muss ein Ersatz her. Weg mit dem Tape. Trotzdem möchte ich die Schaltung erhalten und nicht gleich alles tauschen. Und da sie derzeit käuflich nicht einfach erhältlich sind: selbst machen. Da kommt der 3D Drucker eines Freundes, der gerade bei mir untergestellt ist (der Drucker, nicht der Freund!) gerade recht.
Säuberung
Als erstes den Drehgriff demontieren: klar, einfach, geht mit einer Klemmschraube. Außerdem die Gummikappe außen abziehen. Done.
Und dann gehört der Drehgriff von Tape und der klebrigen Masse befreit. Sieht hier vielleicht einfach aus. Hat aber 1 Stunde gedauert und nachher waren alle Materialien, die mit der Masse in Berührung kamen, zum wegschmeissen. Einschließlich der Handschuhe. Da ich auch keine härteren Reinigungsmittel zu Hand hatte, konnte ich nur noch Nagellack Entferner zusätzlich nutzen. Das hat geholfen. Wenn auch nicht viel.

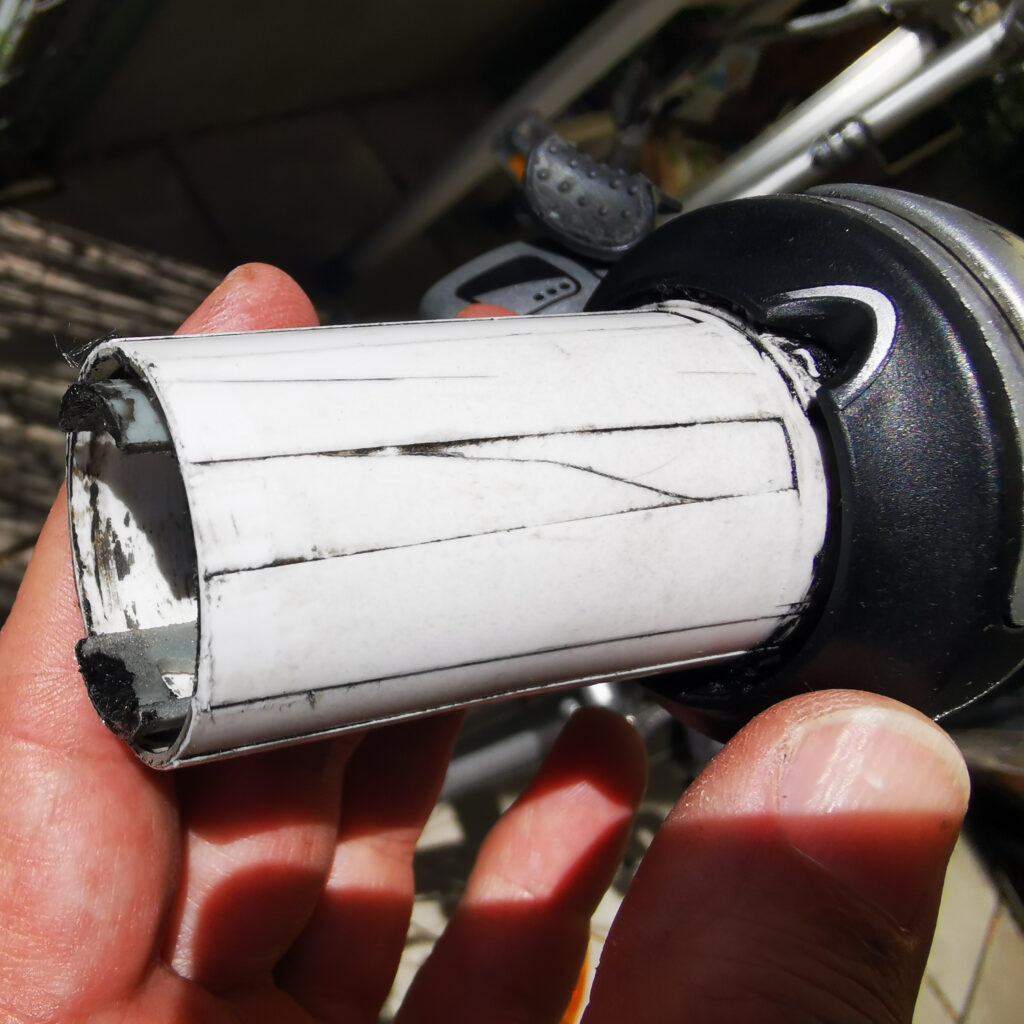

Der Drehgriff demontiert und gesäubert.
Konstruktion
Danach habe ich den Innendurchmesser vom Griffgummi abgemessen. Und den Außendurchmesser grob geschätzt. Das 3D CAD Design ist easy. Eigentlich nur ein Zylinder. Ich nutze dafür OnShape. Ein Leistungsfähiges 3D CAD Programm, 100% online im Webbrowser. Und solange man nur öffentlich zugängliche Dokumente anlegen mag auch gratis zu nutzen. Kann ich sehr empfehlen (Danke Zwax, für den Tipp!). Zurück zum Design: ein paar Noppen dazu als Muster und innen 6 leichte Erhöhungen, die in den Griff passen. Da kommen mir meine Erfahrungen als Lehrender für 3D CAD mit Pro/E Wildfire an der Universität damals zugute. Wenn auch schon 20 Jahre her.
Das Ergebnis: ein passender Drehgriff als 3D CAD Modell (Link zu OnShape).

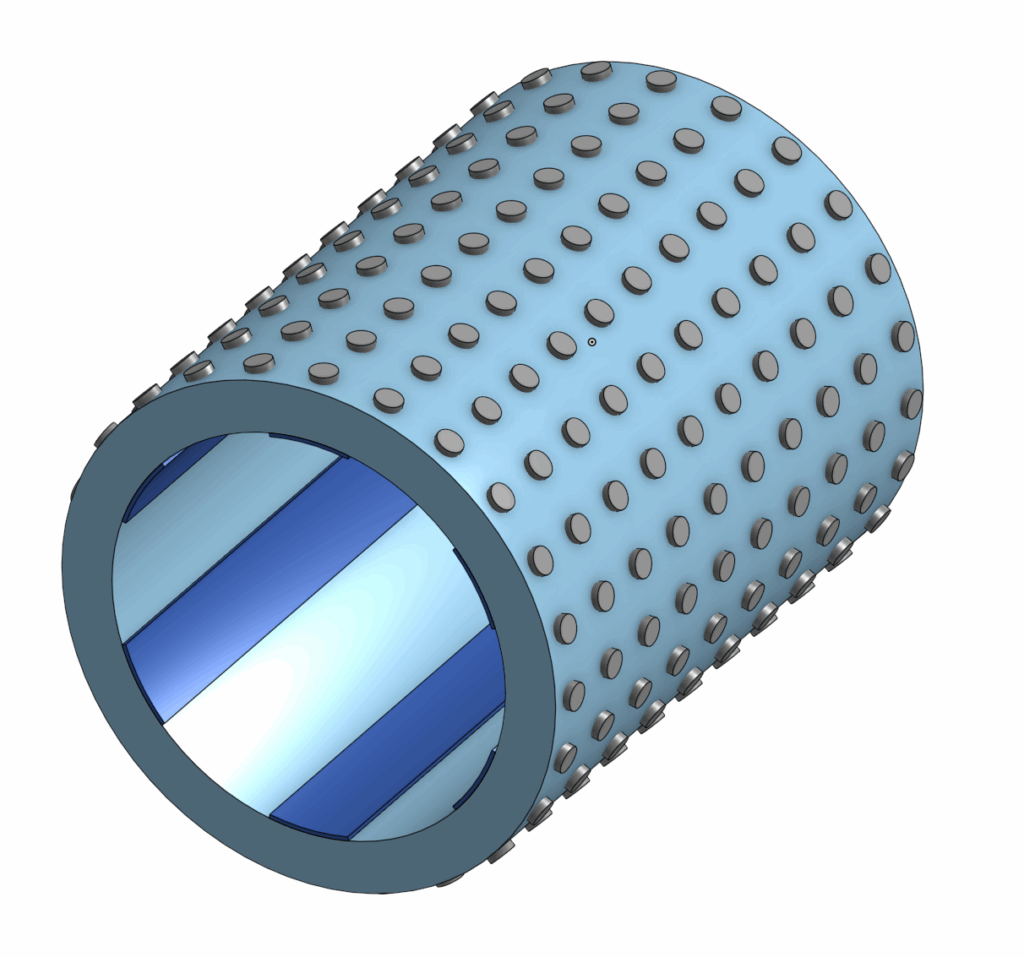

3D CAD Modell des SRAM DualDrive 3×8 Drehgriffs in OnShape
Montage
Der Weg war allerdings nicht ganz direkt: zuerst habe ich nur die ersten 5 Millimeter gedruckt und probiert, ob sie überhaupt passen. Und das war tatsächlich schon beim 2. Druckversuch der Fall. Also, gesagt, getan: den Druck über Nacht gestartet und morgens in Augenschein genommen. 2 h 2 Minuten hat der Druck in PLA benötigt. Hinweis hier: eigentlich sollte der Griffgummi natürlich mit einem elastischen Material gedruckt werden. Gibt’s. Hatte ich aber nicht. Deshalb habe ich den Sitz einfach eng designt und eine Presspassung erstellt. Vorteil: ich durfte meinen Gummihammer dafür nutzen, um den neuen Griff-„Gummi“ (besser: GriffPLA) auf den gesäuberten Griff zu hämmern.

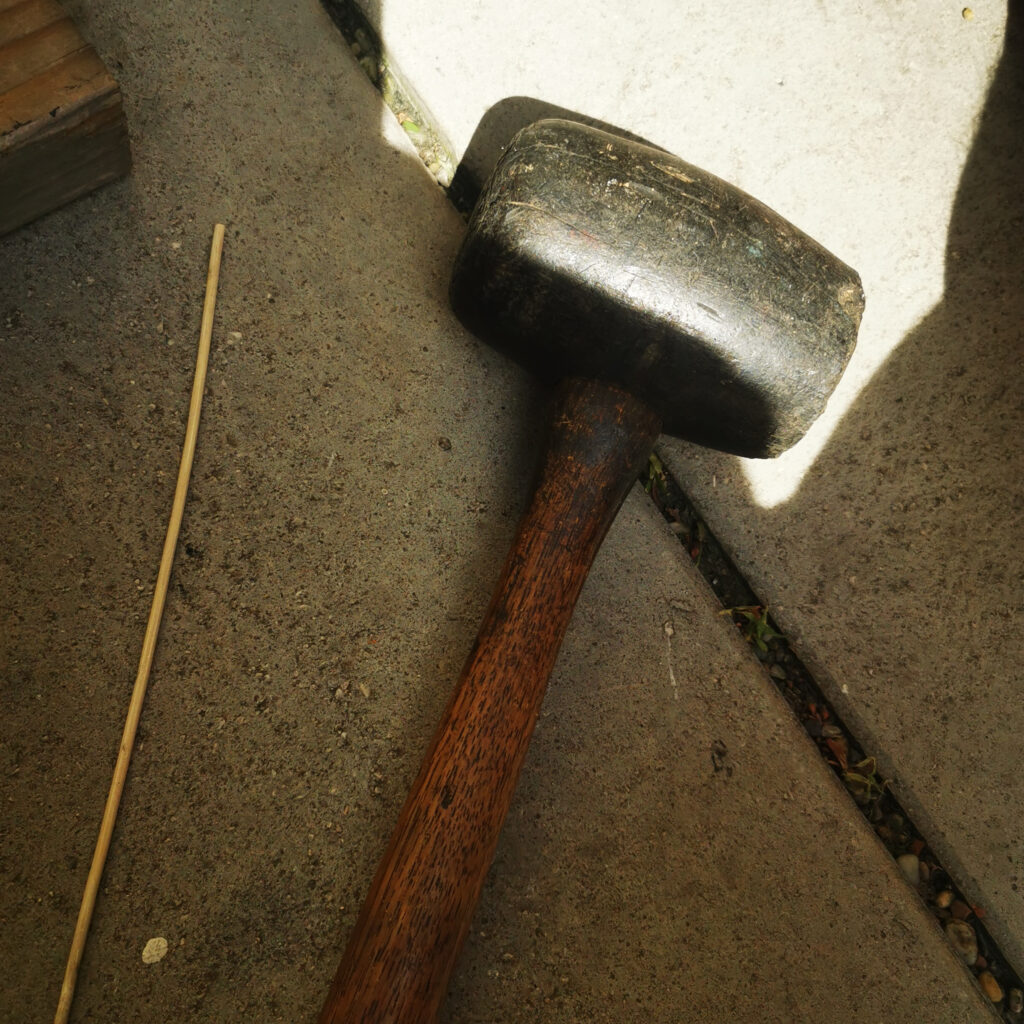

Benötigtes Werkzeug: Gummihammer.
Das Ergebnis: PLA 3D Druck Griffgummi Ersatz
Das Ergebnis: lässt sich sehen. Die Gummireste sind hier auf dem Foto noch drauf. Die waren wirklich hartnäckig. Ich habe das irgendwann aufgegeben. Vielleicht später einmal mit einem Reinigungsmittel dran gehen. Aber: die Schaltung funktioniert und es gibt keinen Kontakt mehr mit dem alten Griffgummi: das war das Wichtige.

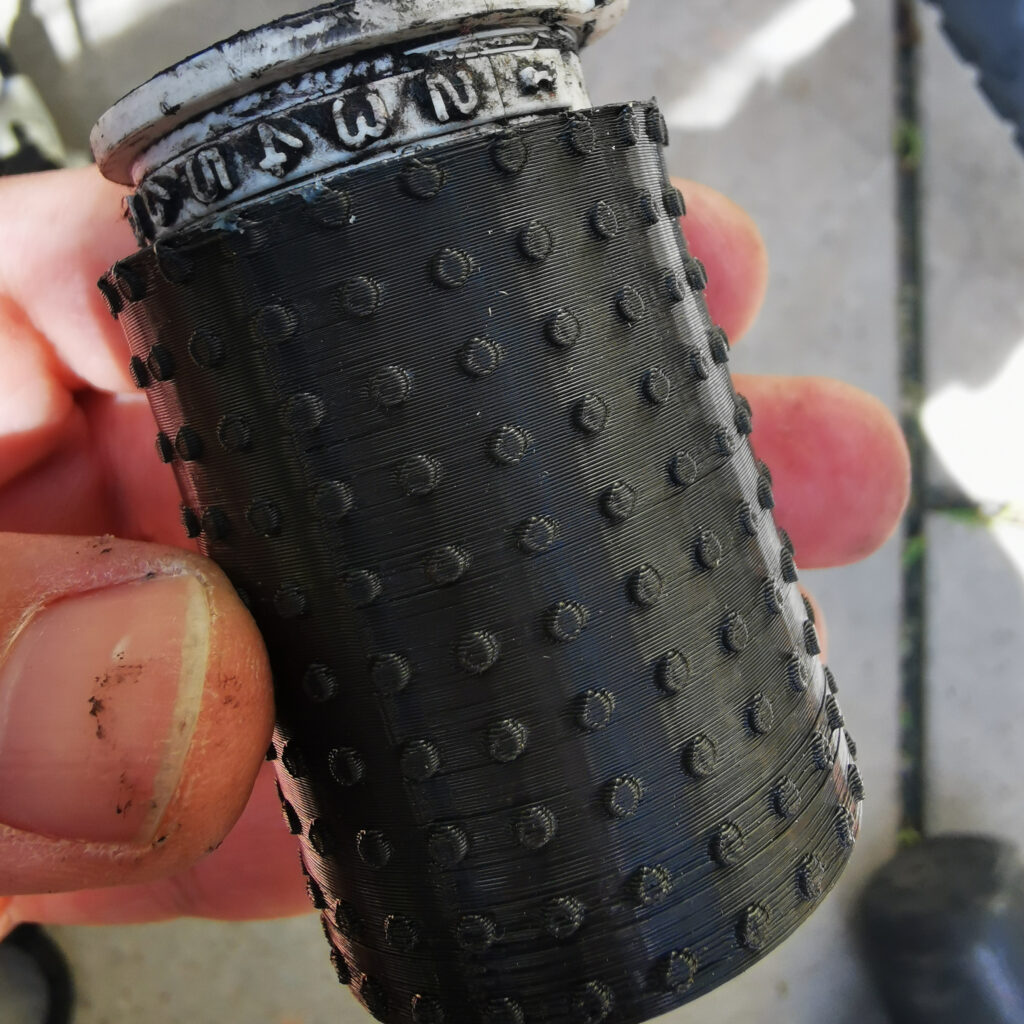

Neuer 3D-Druck PLA Griffgummi Ersatz für SRAM DualDrive Schaltung
Jetzt wieder alles montieren. Fertig. Läuft. Achtung hier: die Schaltung komplett zu demontieren ist möglich. Aber sie wieder zusammen zu setzen ist durchaus fummelig. Mehrere bewegliche Teile und eine Feder. Das braucht etwas Zeit und Geschick. Kein Wunder, dass das Teil nur komplett verkauft wird, äh, wurde.
Hier ist nochmal der Link zum 3D Modell online: SRAM Drehgriff Griffgummi Ersatz
Und das 3D Modell als STL und STEP Modell zum Download.
Viel Spaß beim Nachmachen oder benutzen.
Christian
